超声波热量表
    • 1/5

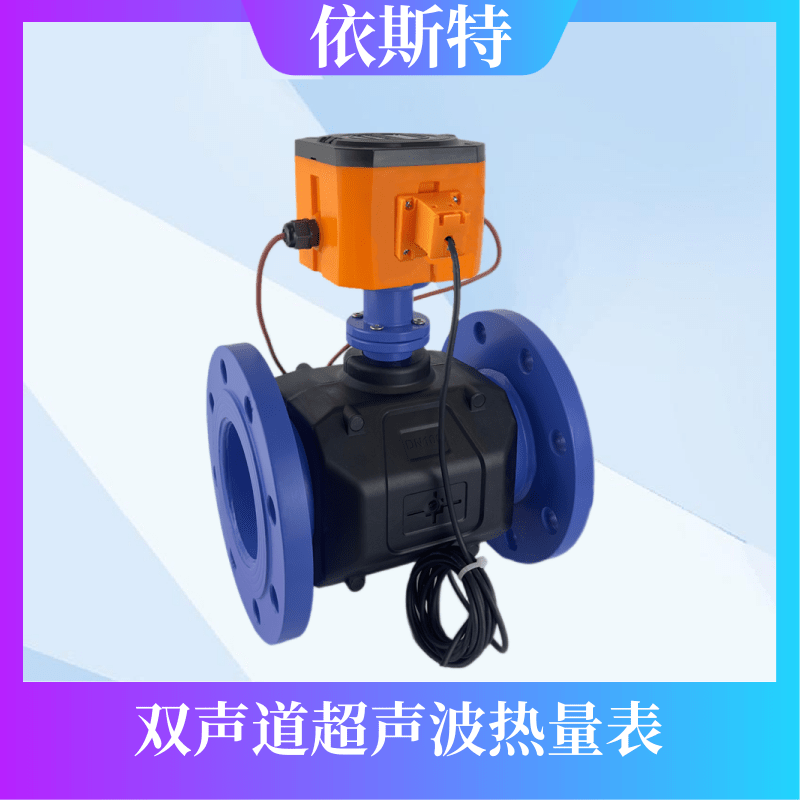

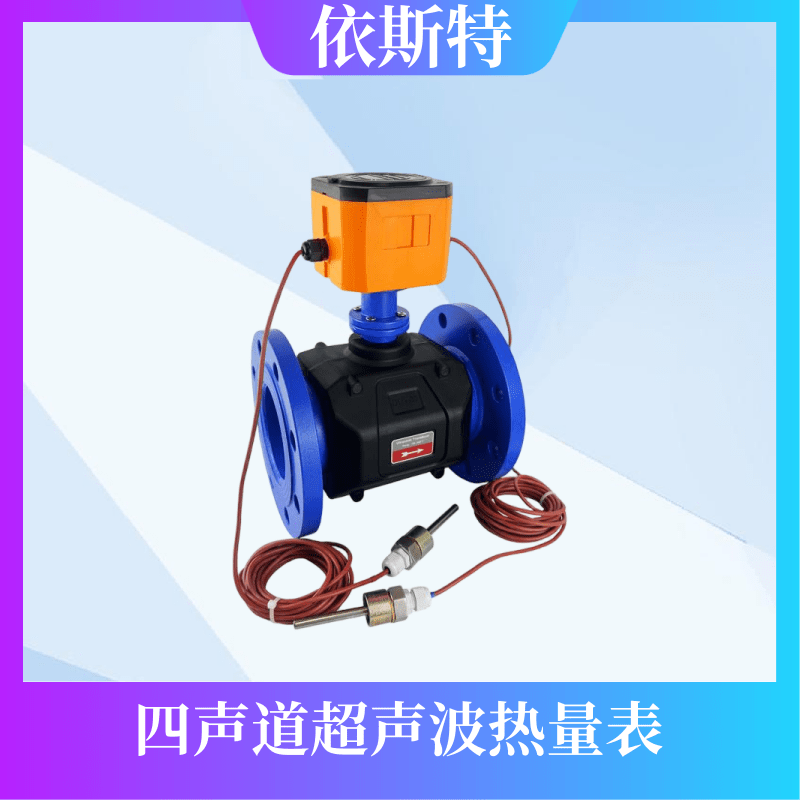

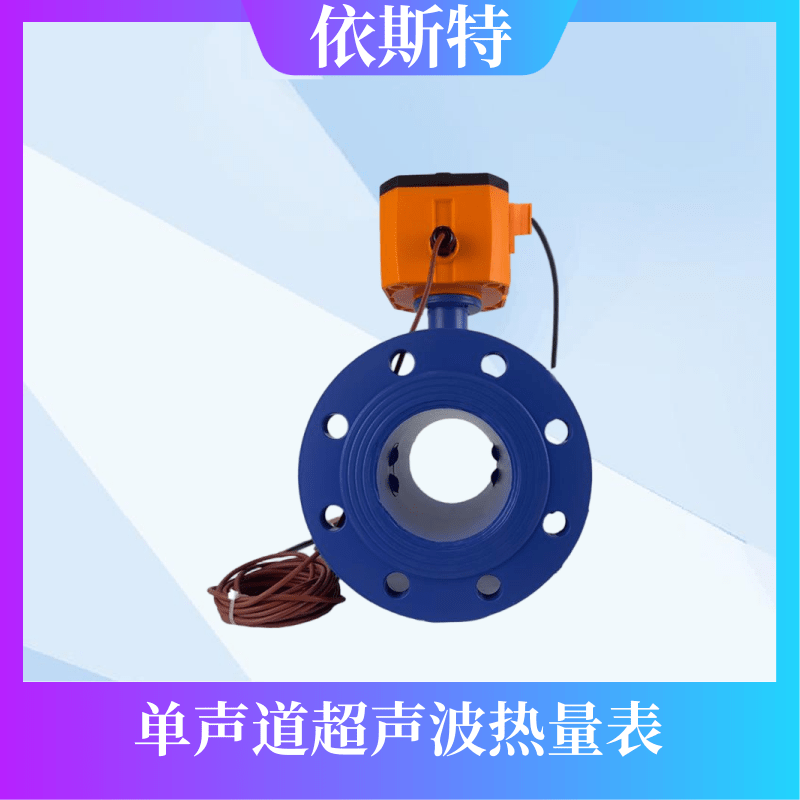

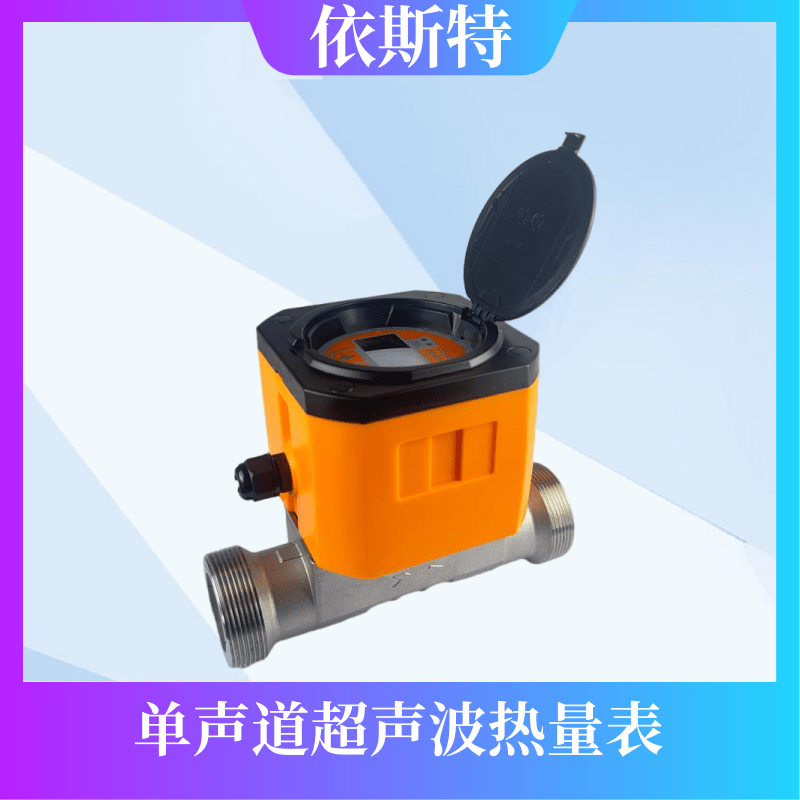

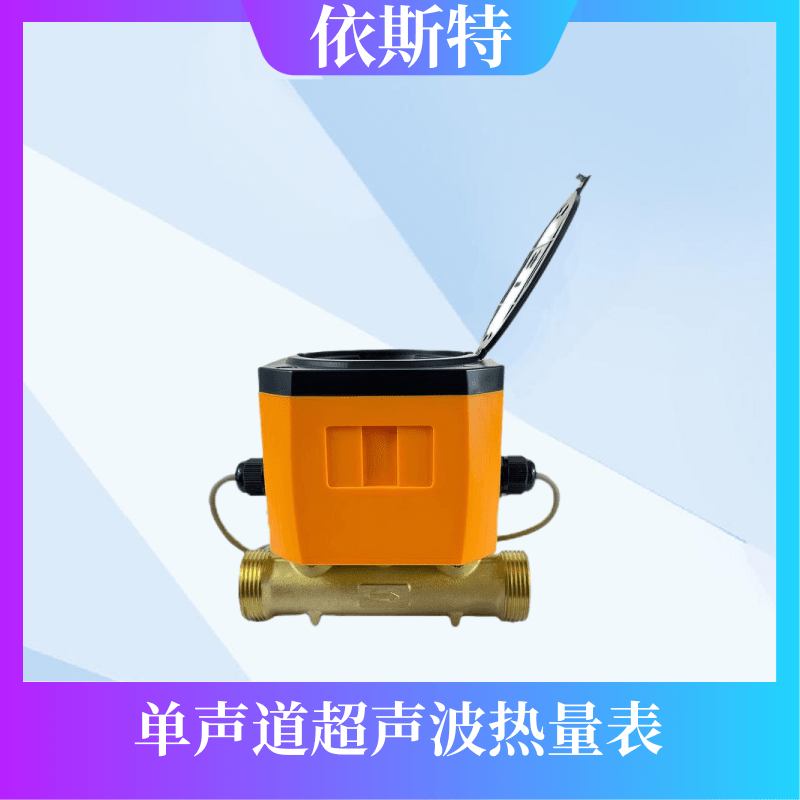

超声波热量表

超声波热量表是计量管道内热媒（如热水）输送热量的专业器具，核心通过超声波时差法测热媒流量，结合进水、回水温差，按热量公式精准计算累计热量。它无机械运动部件，避免磨损导致的精度衰减，小流量工况计量仍稳定，寿命达 8-10 年以上，还抗水质、振动干扰。支持 M-BUS 等通信接口，可接入智慧系统，广泛用于住宅分户、商业建筑、工业热媒系统，为热量计量与能耗管理提供可靠数据支撑。
厂家全称 大连依斯特科技有限公司
品牌名称 大连依斯特
产品型号 YST305SFCS1型
模拟量输出 4-20mA
数字量输出 RS485
质保期 整机质保13个月
应用领域 污水处理、自来水、环境水质检测等
优势 厂家直销、现货直供、13%专票、全国包邮
15566891672
产品详情

一、产品介绍

超声波热量表是用于测量和计量管道中热水（或其他热媒）所输送热量的计量器具，核心功能是通过精准捕捉热媒的流量与温度变化，计算出实际消耗的热量值。其工作原理基于 “超声波时差法”：仪表内置一对超声波传感器，分别安装在管道两侧，超声波信号在顺水流、逆水流方向传播时会产生时间差，通过时间差可换算出热媒的瞬时流量；同时，仪表通过进水、回水端的温度传感器采集温差，最终结合流量、温差及热媒的物理特性（如比热容），依据热量计算公式（Q=∫qₘ×cₚ×ΔT×dt，Q 为热量，qₘ为质量流量，cₚ为定压比热容，ΔT 为温差）得出累计热量，为热量分户计量、能耗管理提供数据支撑。

二、优势特点

  1. 计量精度高且稳定：无机械运动部件（如传统机械表的叶轮），避免了部件磨损导致的精度衰减问题，小流量工况下（如低负荷供暖时段）仍能保持精准计量，长期使用精度稳定性优于机械热量表。

  1. 使用寿命长：无机械磨损、卡堵风险，核心部件（超声波传感器、温度传感器）耐老化性强，正常使用环境下寿命可达 8-10 年以上，减少更换维护成本。

  1. 抗干扰能力强：不受水质影响（如水中杂质、水垢、气泡等不会干扰超声波信号），无需定期清理；同时对管道振动、电磁环境的适应性较好，适用于复杂安装场景。

  1. 维护成本低：无机械部件故障隐患，日常无需拆解维护，仅需定期进行常规校验（如每 3-5 年按计量规范校准），降低运维工作量。

  1. 智能化适配性好：支持多种通信接口（如 M-BUS、LoRa、NB-IoT 等），可接入智慧供暖管理系统，实现远程抄表、数据监控、异常报警（如断流、超温），满足现代化能耗管理需求。

三、技术参数

超声波热量表的核心技术参数需符合行业通用标准，关键参数如下：

  1. 流量参数：

    • 流量范围：通常覆盖 0.01~100 m³/h（按应用场景细分，如住宅用表多为 0.05~10 m³/h，工业用表可达更大范围）；

    • 量程比：常见 1:100~1:200（量程比 = **额定流量 / 最小额定流量，比值越大，适配流量波动的能力越强）；

    • 精度等级：按计量要求分为 1 级、2 级（如 1 级表在常用流量区间误差≤±1%，2 级表≤±2%）。

  1. 温度参数：

    • 介质温度范围：-20℃~120℃（常规供暖系统），特殊场景可扩展至 - 40℃~160℃；

    • 环境温度范围：-25℃~55℃（避免极端高温或低温影响电子元件工作）；

    • 温度测量精度：±0.1℃（温差测量精度 ±0.2℃）。

  1. 压力参数：

    • **工作压力：1.6 MPa、2.5 MPa（住宅常用 1.6 MPa，工业管道多为 2.5 MPa）；

    • 耐压等级：不低于工作压力的 1.5 倍（确保管道压力波动时仪表安全）。

  1. 其他参数：

    • 防护等级：IP65（户外安装）、IP68（埋地或潮湿环境）；

    • 供电方式：电池供电（锂电池，续航 5-8 年）、外接电源（AC220V，适用于固定安装且需持续通信的场景）；

    • 数据存储：可存储 12 个月以上的历史热量、流量、温度数据。

四、产品选型

选型需结合实际使用场景、系统参数综合判断，避免 “大表小用” 或 “小表大用”，步骤如下：

  1. 明确应用场景：

    • 住宅分户计量：优先选择小流量范围（如 0.05~5 m³/h）、电池供电、IP65 防护的表型，适配家庭供暖管道（DN15~DN25）；

    • 商业建筑（商场、酒店）：选择中流量范围（1~20 m³/h）、支持远程通信的表型，适配管道 DN25~DN50；

    • 工业 / 热力站：选择大流量范围（10~100 m³/h）、高工作压力（2.5 MPa）、IP68 防护的表型，适配管道 DN50~DN200。

  1. 匹配系统参数：

    • 流量匹配：按供暖系统的 “设计**流量” 和 “最小工作流量” 选择量程比，确保实际流量落在仪表的 “常用流量区间”（通常为**额定流量的 20%~80%）；

    • 温度 / 压力匹配：确认系统介质温度、工作压力不超过仪表的额定范围（如高温工业系统需选择介质温度≥120℃的表型）。

  1. 考虑附加需求：

    • 若需远程抄表：选择带 M-BUS 或无线通信功能的表型；

    • 若安装环境潮湿 / 埋地：选择 IP68 防护等级；

    • 若需长期数据监控：优先选择外接电源且支持数据导出的表型。

五、应用领域

  1. 居民住宅供暖计量：作为 “分户计量、按量收费” 的核心器具，适配集中供暖系统的家庭用户，实现热量消耗公平计量，推动节能意识提升。

  1. 商业与公共建筑：应用于商场、写字楼、酒店、医院等场所，计量不同区域（如楼层、租户）的热量消耗，为物业能耗分摊、节能改造提供数据依据。

  1. 工业生产领域：用于工厂车间、生产设备的热量输送计量（如化工、食品加工中的热媒循环系统），监控生产过程中的热量损耗，优化能源利用效率。

  1. 热力站与管网管理：安装在热力站出口、小区管网入口，计量热力公司向用户输送的总热量，实现 “总表 - 分表” 数据比对，排查管网漏热、计量偏差等问题。

  1. 可再生能源系统：适配地源热泵、空气能热泵等供暖系统，计量热泵机组输出的热量，评估系统能效，为可再生能源利用效率分析提供支持。

六、安装事宜

  1. 安装前准备：

    • 检查仪表外观：确认外壳无破损、接口无变形，传感器、线缆完好；

    • 清理管道：管道内无杂质、焊渣、水垢，避免堵塞或损坏仪表内部结构；

    • 确认安装方向：仪表外壳标注有水流方向（箭头标识），需与管道水流方向一致，不可反向安装。

  1. 安装位置要求：

    • 避开振动源：远离水泵、风机等设备，若无法避开需加装减震管段，防止振动影响超声波信号传输；

    • 保证直管段：仪表上下游需预留足够直管段（通常上游≥10 倍管道直径，下游≥5 倍管道直径），避免管道弯头、阀门产生的流场紊乱影响流量测量精度；

    • 环境适配：户外安装需加装防护箱（避免阳光直射、雨淋），埋地安装需做好防水措施（适配 IP68 防护表型），且远离强电磁干扰源（如高压电缆）。

  1. 温度传感器安装：

    • 位置：进水端传感器安装在仪表下游≥2 倍管道直径处，回水端传感器安装在回水管道上，两者间距需≥1 米，避免温差测量偏差；

    • 固定：传感器需与管道壁紧密贴合（可采用焊接或专用卡套固定），确保温度采集准确。

  1. 安装后调试：

    • 通电检查：电池供电表型需确认电量正常，外接电源表型需检查供电电压稳定；

    • 零点校准：管道内无水流时，仪表应显示 “流量为 0”“热量无累计”，若有偏差需联系专业人员校准；

    • 通信测试：带远程通信功能的表型，需测试数据上传是否正常，确保与管理系统通信通畅。

声明：产品参数如有修改，恕不另行通知。请以销售人员告知为准，网站参数仅供参考，不作为任何依据证明。
